WLAN-Funk-Steckdose
Das Ziel war, durch die SPS der Hausautomatisierung, elektrische
Verbraucher schalten zu können.
Wozu selbst eine WLAN-Funk-Steckdose entwickeln? Man könnte argumentieren,
daß es dies doch bereits fix und fertig für 25 bis 40 Euro zu kaufen gibt. Diese
sind aber dafür ausgelegt, daß sie mit einem Smartphone über eine APP bedient
werden. Weiterhin werden die Steuersignale aber nicht direkt an die WLAN-Funk-Steckdose gesendet,
sondern an einen Server des Herstellers, von dem sich die WLAN-Funk-Steckdose die Steuersignale
abholt. Dies hat den Vorteil, daß man die WLAN-Funk-Steckdose auch außerhalb des
Heimnetzes von überall einfach schalten kann. Hat aber das Heimnetz keine Internetverbindung,
kann man die WLAN-Funk-Steckdose nicht schalten. Oder wenn der Hersteller den Server abschaltet,
ist die WLAN-Funk-Steckdose nur noch funktionsloser Elektroschrott.
Es gibt zwar eine WLAN-Funk-Steckdose vom Hersteller Energenie, die man
mit einem mitgelieferten Windows-Programm auch ohne den Umweg über den Server des Herstellers
schalten kann. Aber:
- Auch ohne manuelle Schalthandlungen hat bei mir bei aktivem Windows-Programm unter Windows7
die WLAN-Funk-Steckdose alle paar Minuten umgeschaltet!
- Es wird zwar der Sourcecode für das Windows-Programm mitgeliefert, aber das eigentliche
Know How ist in einer DLL-Datei versteckt. Der Hersteller gibt auch keinen weiteren Support,
wie man die WLAN-Funk-Steckdose selbst ansteuern kann. Sehr sehr schade!
- Mit dem Programm Wireshark kann man den Datenverker zwischen Windows-Programm und der WLAN-Funk-Steckdose
mitschneiden. Aber aus dem ständigen Datenverkehr mit wechselnden Inhalten der Datenpaketen
wird man nicht schlau. Da müssen Codierungen und Verschlüsselungen aktiv sein, die
ein eigenes Ansteuern (Hacken) der WLAN-Funk-Steckdose verhindern sollen.
Meine Priorität ist aber, die WLAN-Funk-Steckdose direkt durch die
SPS anzusteuern. Daher bleibt nur der Weg, dies aus einzelnen Komponenten selbst zu entwickeln:
- Relais-Modul mit zwei Relais von ebay. Die Informationen zum Ansteuern des Relais-Modul werden vom Hersteller
auf der Auktionsseite bei ebay bereits bereit gestellt.
- WLAN-Adapter mit Netzwerkanschluß (Phicomm M1 oder TP-Link WR710N) im Client-Betrieb
inkl. USB-Anschlus zur Spannungsversorgung externer Geräte. Die Platine wurde aus dem
Gehäuse ausgebaut. Das Gerät von TP-Link ist zwar teurer als das Gerät von Phicomm,
leitete aber Datenpakete im UDF-Protokoll zuverlässiger an das Relais-Modul weiter. Außerdem
hat es eine kleinere Leistungsaufnahme.
- Netzwerkkabel zum Datenaustausch zwischen dem WLAN-Adapter und dem Relais-Modul
- USB-Kabel zur Spannungsversorgung des Relais-Moduls aus dem WLAN-Adapter
- Gehäuse und zwei Steckdosen
- Stromkabel, Schalter und Leuchten
Die Ansteuerung meiner Eigenentwicklung über ein Windows-Programm
sowie über die SPS mittels TCP/IP funktioniert einwandfrei.
|

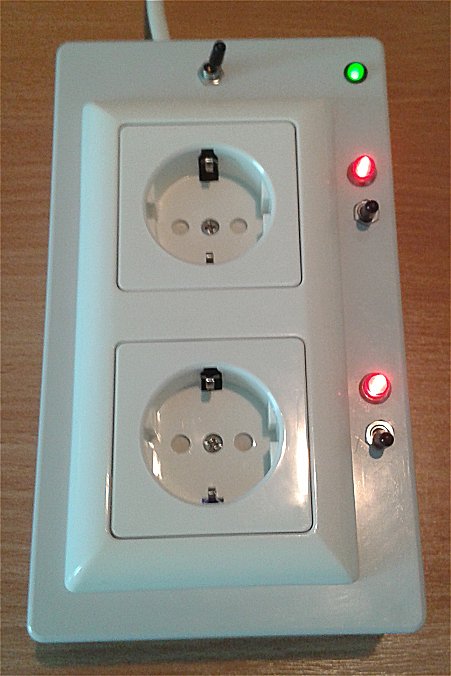

Ansicht von oben
Mit dem Schalter oben wird das Gerät eingeschaltet. Die
grüne LED wird durch die Betriebsspannung für das Relais-Modul eingeschaltet.
Neben dem Schalten über das Relais-Modul kann man jede der
zwei Steckdosen auch manuell über den Schalter rechts davon einschalten. Die rote
Leuchte signalisiert die Netzspannung der Steckdose. Unabhängig davon, ob sie
durch das Relais-Modul oder durch den Schalter eingeschaltet wurde.
|

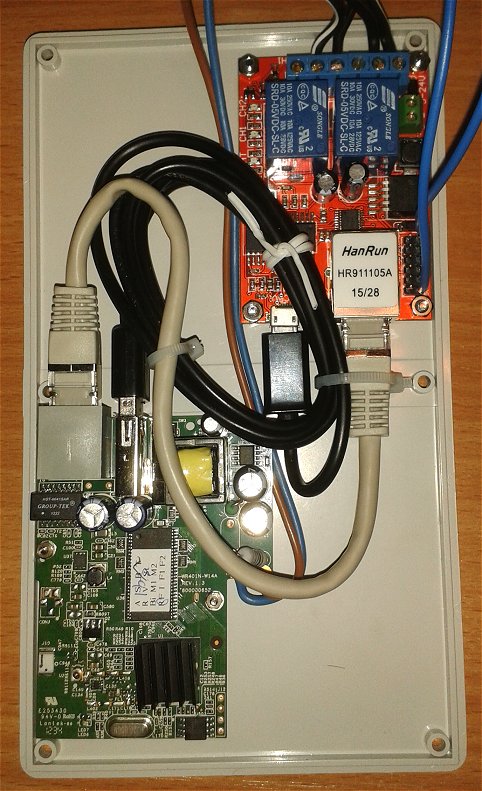

Innenleben
Inkl. Verkabelung zwischen den beiden Platinen zum Datenaustausch
und zur Stromversorgung des Relais-Moduls.
|
Hat man mehr als zwei zu schaltende Verbraucher, kann man auch ein Relais-Modul
mit 8 Relais verwenden.
Werden auch noch Eingaben benötigt, empfiehlt sich ein LOGO-Regler (bietet 8 Eingaben
und 4 Ausgaben).
Viel Zeitaufwand für zwei Steckdosen. Ein zweites mal werde ich
diesen Aufwand nicht mehr treiben.
Alternativen:
- Inzwischen habe ich die ideale WLAN-Funksteckdose Allnet ALL3075v3 entdeckt. Sie arbeitet ohne externen Server und der Hersteller
stellt die nötigen Infos zur Ansteuerung zur Verfügung. Nachteil: Die Kosten von 101,70
Euro (bei ebay). Ob die SPS von Siemens den Aufruf mit PHP-Parametern korrekt übertragen
kann, müsste noch geprüft werden.
- Eine Zwischensteckdose mit abgesetztem Schalter für ca. 10 bis
13 Euro. (Mit etwas Handarbeit kann man auch eine billige Schaltuhr für 4 bis 5 Euro nehmen
und an den internen Schaltkontakt eine Leitung anlöten) Der Schalter wird entfernt und
durch eine Zuleitung zu einer zentralen Relaisausgabe geführt. Diese ist dann über
einen WLAN-Adapter ins Netzwerk eingebunden. Dann hat man nur einmal die hohen Kosten von ca.
116 Euro für den LOGO-Regler. Oder weniger wenn man eine Relaisausgabe wie in diesem Projekt
verwendet. Die braucht dann aber wieder ein Gehäuse und eine zusätzliche Stromversorgung.
Nachteil: Man muß zu jeder Zwischensteckdose eine Leitung verlegen.
